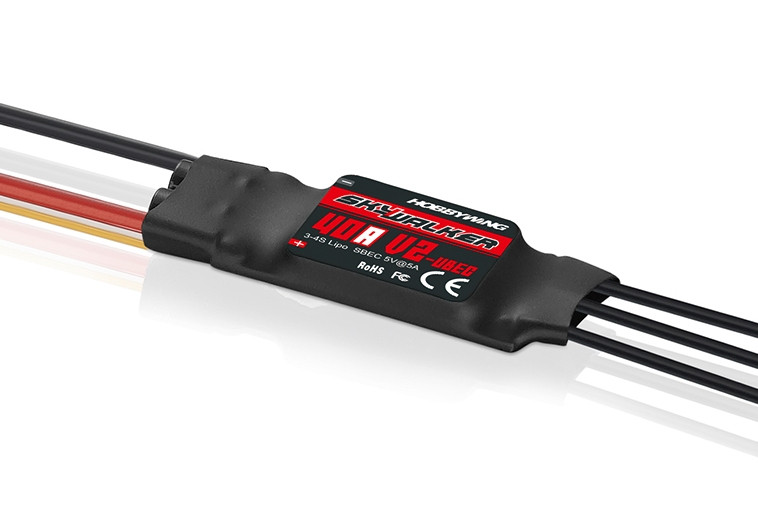

HOBBYWING Skywalker V2 40A szabályzó (5V, 5A BEC)
Programozható mikroprocesszoros vezérlők új generációja érzékelő nélküli váltakozó áramú Brushless motorokhoz ("kefe nélküli, érzékelő nélküli"), a legmodernebb félvezető technológia lehetőségeit kihasználva, kiváló használati tulajdonságokkal, miközben megőrzi a nagyon egyszerű és felhasználóbarát működést. A szabadidő-repülőgép-modellek váltakozó áramú villanymotorjainak sebességének szabályozására szolgál, ha NiCd/NiMH és LiPo/Li-ion akkumulátorok táplálják. A szabályozó egy nagy teljesítményű BEC kapcsolós tápfeszültség stabilizátorral van felszerelve, amely biztosítja a vevő és a szervók tápellátását a meghajtó akkumulátorról. A vezérlő egyszerű beállításához speciális Hobbywing LED programozódobozt használnak, amely külön megvásárolható!
A SZABÁLYOZÓ LEÍRÁSA ÉS FUNKCIÓI
A vezérlő nagy teljesítményű, 32 bites ARM M4 mikroprocesszorral van felszerelve, amelynek órajele akár 96 MHz.
A DEO (Driving Efficiency Optimization) optimalizált vezérlési technológia jelentősen javítja a fojtószelep reakcióját és a teljesítményfokozat szabályozási hatékonyságát, csökkenti a szabályozó hőmérsékletét.
Alkalmas a 3-4S LiPo akkumulátorral működő repülőgép-motorok túlnyomó többségéhez.
Tápellátáshoz NiCd, NiMH, LiPo, Li-ion akkumulátorokról
Erőteljes kapcsolóüzemű tápegység stabilizátor BEC 5,0 V, 5 A terhelhetőségig.
Állítható időzítés az adott motorhoz való optimális alkalmazkodás érdekében.
Állítható PCO áramkör - a motor leválasztása, ha a tápfeszültség csökken.
A Normál/Lágy/Nagyon lágy indítási módok közvetlen hajtású és hajtóműves motorokhoz egyaránt alkalmasak.
Biztonságos indítás (bekapcsolt állapotban megakadályozza a motor beindulását).
Egy sor védelmi funkció: indításvédelem, vezérlő hővédelme, kondenzátor hővédelem, túlterhelés elleni védelem, túláramvédelem, abnormális tápfeszültség elleni védelem és a vezérlőjel elvesztésének védelme hatékonyan meghosszabbítja a vezérlő élettartamát.
A szabályzó a Hobbywing LED programozódobozhoz történő csatlakoztatására szolgáló speciális programozó kábel lehetővé teszi a felhasználó számára, hogy bármikor és bárhol programozza a vezérlőt.
Fojtószelep-tartomány kalibrálása, hogy tökéletesen illeszkedjen az RC berendezés vezérlőjeléhez.
PROGRAMOZHATÓ FUNKCIÓ
Fék típusa: Fék ki, normál fék (3 fokozatban állítható fékerővel), irányváltó (lehetővé teszi a motor működésének megfordítását egy másik csatorna segítségével egy kapcsolóval, a motor hátrameneti fordulatszámát a fojtószelep vezérlő szabályozza) , lineáris irányváltás (lehetővé teszi a motor működésének megfordítását egy másik, arányos vezérlővel ellátott csatorna segítségével, amellyel a motor hátrameneti fordulatszáma szabályozható).
Fékerő: A fékerő 60, 90 vagy 100%-ra állítható „Normál fék” módban.
A motor leválasztási módja: Lágy lekapcsolás: A szabályozó a feszültségvédelem aktiválása után 3 másodpercen belül fokozatosan a teljes teljesítmény 60%-ára csökkenti a teljesítményt. Erős leállítás: A motor azonnal leáll.
LiPo cellák száma: A 100%-ban megbízható feszültségvédelmi funkcióhoz javasoljuk a manuális beállítást. A vezérlő automatikusan kiszámítja a csatlakoztatott akkumulátor celláinak számát a "3,7 V per cella" szabály szerint, ha az automatikus érzékelést választja.
Feszültségvédelem: A feszültségvédelem küszöbértéke 2,8 V/cella, 3,0 V/cella vagy 3,4 V/cella értékre állítható; védelem is teljesen kikapcsolható.
Indítás: Normál indítás (azonnali indítás), Lágy indítás (lassú indítással nagy légcsavarral, sebességváltóval vagy kisebb fúvós motorokhoz), Nagyon lágy indítás (nagyon lassú indítású motorokhoz nagy légcsavarokkal, sebességváltóval vagy 90 mm-es fúvókkal).
Időzítés: 5, 15 vagy 25°-ra állítható.
DEO szabadonfutó: Ez a funkció be- és kikapcsolható; jobb linearitást vagy egyenletesebb gázreakciót hozhat.
Keresési mód: Segíthet olyan modell keresésekor, amely tisztázatlan terepen landolt – a vezérlő sípolással jelzi a motort, ha a gázt egy előre beállított ideig nullára csökkentik.
A SZABÁLYOZÓ VÉDŐ FUNKCIÓI
Indítás elleni védelem: Ha a motor nem indul be a fojtószelep működtetése után 2 másodpercen belül, a vezérlő lekapcsolja a motort.
Hővédelem: Ha a szabályozó hőmérséklete meghaladja a 120°C-ot, a szabályozó 60%-ra korlátozza a kimenő teljesítményt (ha lágy motorleállítás van beállítva), vagy teljesen leállítja a motort (ha kemény leállítás van beállítva).
Fojtószelep-jel elvesztése: A vezérlő korlátozza a teljesítményt, ha a jel 1 másodpercig hiányzik; a több mint 2 másodpercig hiányzó jel a motor teljes lekapcsolását okozza.
Túlterhelés elleni védelem: A vezérlő leállítja a motort vagy automatikusan újraindul, ha terhelése hirtelen nagyon magas értékre emelkedik.
Feszültségvédelem: Amint a meghajtó akkumulátorának feszültsége a beállított küszöbérték alá csökken, a szabályozó feszültségvédelme elindul. A vezérlő 60%-ra korlátozza a kimeneti teljesítményt (ha lágy motorleállítás van beállítva), vagy teljesen leállítja a motort (ha kemény leállítás van beállítva).
Rendellenes tápfeszültség elleni védelem: Ha a meghajtó akkumulátor feszültsége nincs a vezérlő számára megengedett tartományon belül, a rendellenes tápfeszültség elleni védelem működésbe lép; a vezérlő figyelmeztetést ad a motor hangjelzésével.
Figyelem!: A szabályozó első bekapcsolásakor először kalibrálja a gáztartományt az utasítások szerint. Csak ezután lehetséges a vezérlő használata és egyéb paraméterek beállítása az adó vagy a LED programozódoboz segítségével.
Paramétekek:
Használata: Repülőgép
Típus: Váltóáramú
Folyamatos áram: 40 [A]
Max. csúcsáram: 60 [A]
NiXX cellaszáM 8 - 12
LiXX cellaszám 3 - 4
BEC feszültség: 5 [V]
BEC áram: 5 [A]
Hossz: 60 [mm]
Szélesség: 25 [mm]
Magasság: 8 [mm]
Súly: 36 [g]
Programozható: Igen
