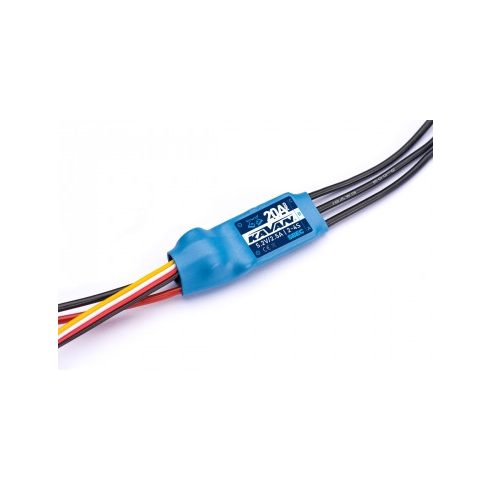

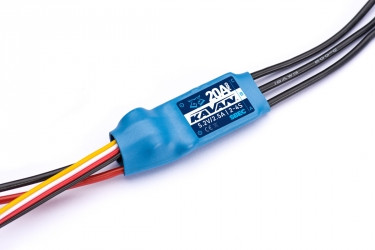

Kavan PRO-20SB 20A-es Szabályzó (5,2V/2,5A BEC)

A SZABÁLYOZÓ LEÍRÁSA ÉS FUNKCIÓI

• A vezérlő nagy teljesítményű, 32 bites ARM M4 mikroprocesszorral van felszerelve, amelynek órajele akár 72 MHz. Kompatibilis a legtöbb AC motorral.
• Alkalmas a 2-4S LiPo/Li-ion/LiFe akkumulátorral működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
• Speciális teljesítménystabilizátor a mikroprocesszorhoz, nagy interferenciaállóság az irányítás elvesztésének kockázatának csökkentése érdekében.
• Az optimalizált vezérlési technológia jelentősen javítja a fojtószelep reakcióját és a teljesítményfokozat szabályozási hatékonyságát, csökkenti a szabályozó hőmérsékletét.
• Erőteljes kapcsolt BEC stabilizált tápegység 5,2 V kimeneti feszültséggel és 2,5 A terhelhetőségű folyamatos és 4 A csúcsértékkel. A BEC el van választva a szabályozó többi áramkörétől, akkor is képes fenntartani a megfelelő működését, ha a szabályozó MOSFET tranzisztoros tápkártyája leégett.
• A Normal/Soft/Very Soft indítási módok alkalmasak normál légcsavaros repülőgépekhez, valamint turbinás modellekhez.
• Egyszerű programozás és beállítás a KAVAN PRO LED programozókártya segítségével.
• A vezérlőnek a LED programozókártyához történő csatlakoztatására szolgáló speciális programozó kábel lehetővé teszi a felhasználó számára, hogy bármikor és bárhol programozza a vezérlőt (a részleteket lásd a KAVAN PRO LED programozókártya használati útmutatójában).
• Egy sor védelmi funkció: indításvédelem, vezérlő hővédelme, kondenzátor hővédelem, túlterhelés elleni védelem, túláramvédelem, abnormális tápfeszültség elleni védelem és vezérlőjel-vesztés elleni védelem hatékonyan meghosszabbítja a vezérlő élettartamát.
• Fojtószelep-tartomány kalibrálása, hogy tökéletesen illeszkedjen az RC berendezés vezérlőjeléhez.

PROGRAMOZHATÓ FUNKCIÓK

• Fék típusa: Fék kikapcsolva, normál fék (7 fokozatban állítható fékerővel).
• Fékerő: A fékezési intenzitás 1-es szintről 7-es szintre állítható a "Normál fék" módban.
• A motor leválasztási módja: Lágy lekapcsolás: A szabályozó a feszültségvédelem aktiválása után 3 másodpercen belül fokozatosan a teljes teljesítmény 50%-ára csökkenti a teljesítményt. Erős leállítás: A motor azonnal leáll.
• LiPo cellák száma: A 100%-ban megbízható feszültségvédelmi funkcióhoz javasoljuk a manuális beállítást. A vezérlő automatikusan kiszámítja a csatlakoztatott akkumulátor celláinak számát a "3,7 V cellánként" szabály szerint, ha az automatikus érzékelést választja.
• Feszültségvédelem: A feszültségvédelem küszöbszintje 2,8-3,8 V/cella tartományban állítható, vagy védelem is teljesen kikapcsolható.
• BEC feszültség: A teljesítménystabilizátor BEC feszültsége fix (5,2V).
• Indítás: Normál indítás (azonnali indítás), Lágyindítás (Lassú indítással nagy légcsavarral, sebességváltóval vagy kisebb turbinás motorokhoz), Nagyon lágy indítás (nagyon lassú indítású nagy légcsavaros, sebességváltós motorokhoz).
• Időzítés: 0-30° tartományban állítható.
• Forgásirány: óramutató járásával megegyezően/balra.
• DEO szabadonfutó: Ez a funkció be- és kikapcsolható; jobb linearitást vagy egyenletesebb gázreakciót hozhat.

A SZABÁLYOZÓ VÉDELMI FUNKCIÓI

• Indítás elleni védelem: A szabályozó méri a motor fordulatszámát indításkor. Ha a fordulatszám növekedése megáll, vagy növekedése nem stabil, a szabályozó ezt hibás indításként értékeli. Ha ebben a pillanatban a fojtószelep 15% alatt van, a vezérlő automatikusan megpróbálja újraindítani a motort. Amennyiben a fojtószelep több mint 15%, akkor a gázkart teljesen le kell húzni a motor újraindításához.
• Szabályozó hővédelme: A motor "akadozik", ha a szabályozó hőmérséklete meghaladja a 110°C-ot, jelezve, hogy a hővédelem aktiválódott. Ha abban a pillanatban 60% alá húzod a gázkart, akkor a "dadogás" megszűnik és a gázkar a gázállásnak megfelelő erőt ad le. Ha a gázkart 60% fölé mozgatja, ismét megjelenik a "dadogás". A szabályozó hőmérséklete bekapcsoláskor nem haladhatja meg a 70°C-ot, ellenkező esetben a motor nem indítható.
• Fojtószelep jelvesztés elleni védelem: A vezérlő azonnal leállítja a motort, ha a jel 0,25 másodpercig hiányzik, hogy megelőzze a még nagyobb károkat és a gyorsan forgó rotor vagy propeller okozta kockázatot. A normál jel vétele után a vezérlő visszaáll a normál működésre.
• Túlterhelés elleni védelem: A vezérlő leállítja a motort vagy automatikusan újraindul, ha terhelése hirtelen nagyon magas értékre emelkedik.
• Túláramvédelem: A vezérlő azonnal leállítja a motort, ha az áramfelvételi csúcs meghaladja a megengedett maximális értéket; majd visszaáll a normál működésbe. Ha ezután az áramfelvétel még mindig meghaladja a megengedett maximális értéket, a motor teljesen leáll.

Figyelem! A szabályozó első bekapcsolásakor először kalibrálja a gáztartományt az utasítások szerint. Csak ezután van lehetőség a vezérlő használatára és egyéb paraméterek beállítására adó vagy Kavan Pro LED programozókártya segítségével.

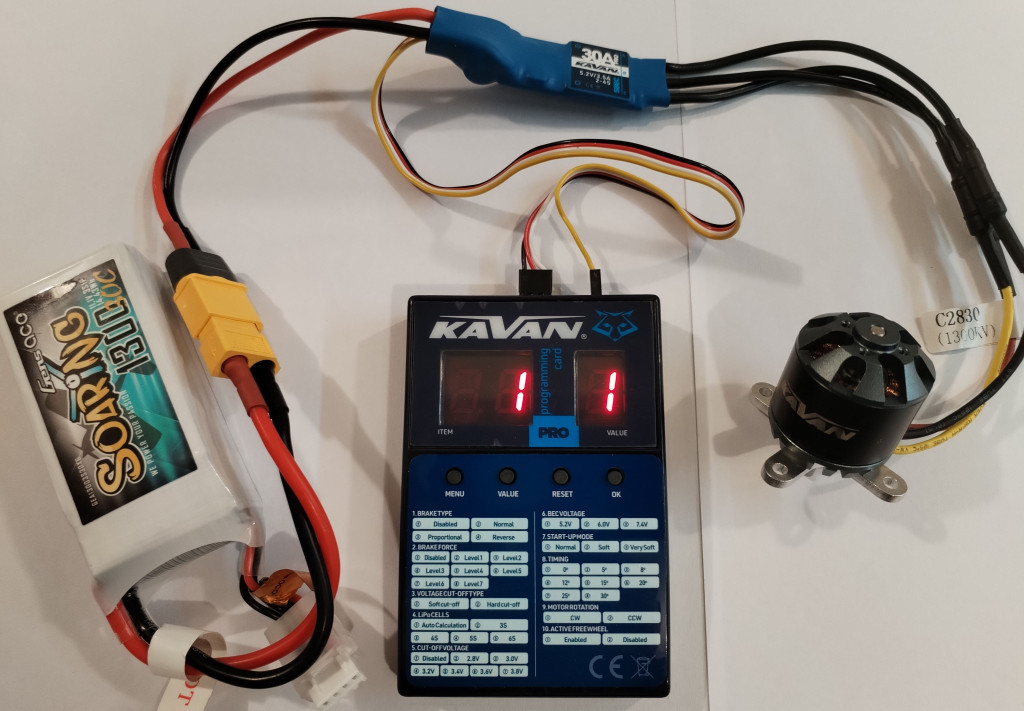

A szabályzó Kavan Pro Led Programozó kártyához csatlakoztatását nézze meg a termékfotók közt!
