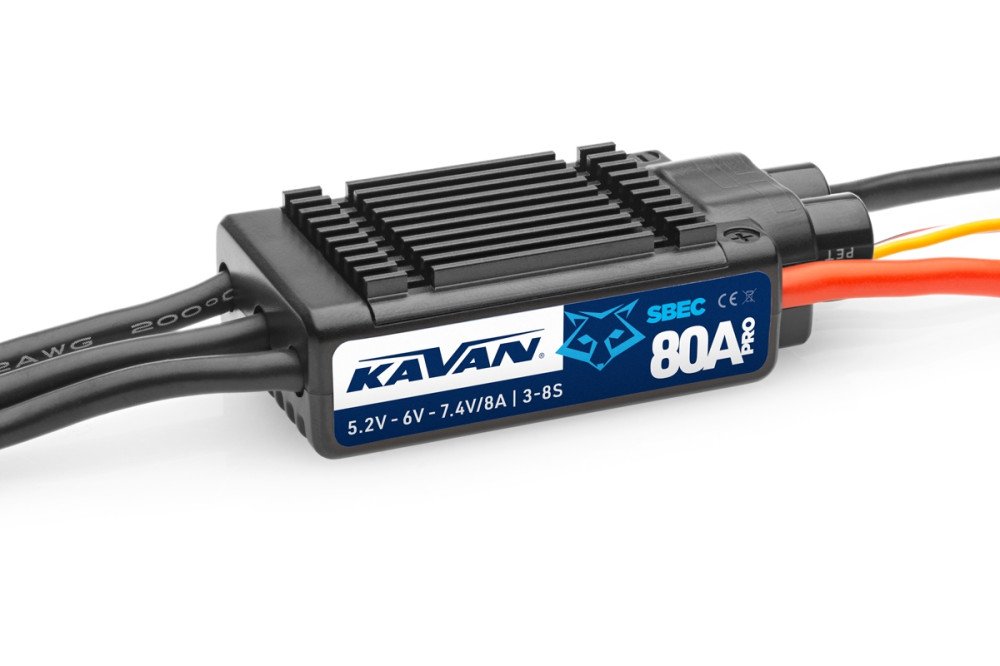

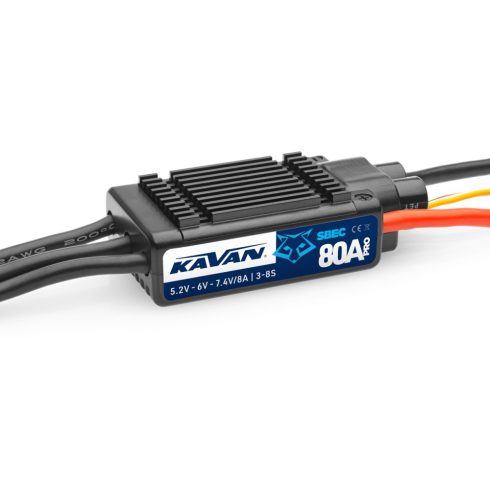

KAVAN PRO-80SB Szabályzó Hátramenet funkcióval. (BEC 5,2V-6V-7,4V/8A)

A SZABÁLYOZÓ LEÍRÁSA ÉS FUNKCIÓI

• A vezérlő nagy teljesítményű, 32 bites ARM M4 mikroprocesszorral van felszerelve, amelynek órajele akár 72 MHz, kompatibilis a legtöbb AC motorral.
• Alkalmas a 3-8S LiPo/Li-ion/LiFe akkumulátorral működő repülőgépek váltóáramú motorjainak túlnyomó többségéhez.
• Speciális teljesítménystabilizátor a mikroprocesszorhoz a nagy interferenciaállóság és az irányítás elvesztésének kockázatának csökkentése érdekében.
• Az optimalizált vezérlési technológia jelentősen javítja a fojtószelep reakcióját és a teljesítményfokozat szabályozási hatékonyságát, csökkenti a szabályozó hőmérsékletét.
• Erőteljes BEC kapcsolóüzemű tápegység stabilizátor, 5,2, 6,0 vagy 7,4 V-ra állítható kimeneti feszültséggel, folyamatosan 8 A terheléssel és 20 A csúcsértékkel. A BEC el van választva a szabályozó többi áramkörétől, akkor is képes fenntartani a megfelelő működését, ha a szabályozó MOSFET tranzisztoros tápkártyája leégett.
• A Normal/Soft/Very Soft indítási módok alkalmasak normál légcsavaros repülőgépekhez, valamint turbinás modellekhez.
• Egyszerű programozás és beállítás a KAVAN PRO LED programozókártya segítségével.
• A vezérlőnek a LED programozókártyához történő csatlakoztatására szolgáló speciális programozó kábel lehetővé teszi a felhasználó számára, hogy bármikor és bárhol programozza a vezérlőt (a részleteket lásd a KAVAN PRO LED programozókártya használati útmutatójában).
• A normál/arányos/hátrameneti fékezési módok (különösen a hátrameneti mód) hatékonyan lerövidíthetik a hatótávot leszállás után.
• Egy sor védelmi funkció: indításvédelem, vezérlő hővédelme, kondenzátor hővédelem, túlterhelés elleni védelem, túláramvédelem, abnormális tápfeszültség elleni védelem és a vezérlőjel elvesztésének védelme hatékonyan meghosszabbítja a vezérlő élettartamát.
• Fojtószelep-tartomány kalibrálása, hogy tökéletesen illeszkedjen az RC berendezés vezérlőjeléhez.

PROGRAMOZHATÓ FUNKCIÓK

• Fék típusa: Fék kikapcsolva, normál fék (7 fokozatban állítható fékerővel), arányos fék (fojtószeleppel működtetve: a fojtószelep-elhajlás 0-20%-a a fék 100-0%-ának felel meg, a fék 20-100%-a a vezérlés eltérítése a gáz 0-100 %-ának felel meg, irányváltás (lehetővé teszi a motor működésének megfordítását egy másik csatorna segítségével egy kapcsolóval).
• Fékerő: A fékezési intenzitás 1-es szintről 7-es szintre állítható a "Normál fék" módban.
• A motor leválasztási módja: Lágy lekapcsolás: A szabályozó a feszültségvédelem aktiválása után 3 másodpercen belül fokozatosan a teljes teljesítmény 50%-ára csökkenti a teljesítményt. Erős leállítás: A motor azonnal leáll.
• LiPo cellák száma: A 100%-ban megbízható feszültségvédelmi funkcióhoz javasoljuk a manuális beállítást. A vezérlő automatikusan kiszámítja a csatlakoztatott akkumulátor celláinak számát a "3,7 V cellánként" szabály szerint, ha az automatikus érzékelést választja.
• Feszültségvédelem: A feszültségvédelem küszöbszintje 2,8-3,8 V/cella tartományban állítható; védelem is teljesen kikapcsolható.
• BEC feszültség: A teljesítménystabilizátor BEC feszültsége 5,2 V-ra, 6,0 V-ra vagy 7,4 V-ra állítható.
• Indítás: Normál indítás (azonnali indítás), Lágy indítás (lassú indítással nagy légcsavaros, sebességváltós vagy kisebb turbinás motorokhoz), Nagyon lágy indítás (nagyon lassú indítású nagy légcsavarral, sebességváltóval vagy 90 mm-es turbinával rendelkező motorokhoz).
• Időzítés: 0-30° tartományban állítható.
• Forgásirány: óramutató járásával megegyezően/balra.
• DEO szabadonfutó: Ez a funkció be- és kikapcsolható; jobb linearitást vagy simább gázreakciót hozhat.

A SZABÁLYOZÓ VÉDŐ FUNKCIÓI

• Indítás elleni védelem: A szabályozó méri a motor fordulatszámát indításkor. Ha a fordulatszámok növekedése megáll, vagy növekedésük nem stabil, a szabályozó ezt hibás indításként értékeli. Ha ebben a pillanatban a gázkar 15% alatt van, a vezérlő automatikusan megpróbálja újraindítani a motort; ha a fojtószelep 15%-nál nagyobb, a motor újraindításához teljesen le kell húzni a gázkart.
• Szabályozó hővédelme: A motor "akadozik", ha a szabályozó hőmérséklete meghaladja a 110°C-ot, jelezve, hogy a hővédelem aktiválódott. Ha abban a pillanatban 60% alá húzod a gázkart, akkor a "dadogás" megszűnik és a gázkar a gázállásnak megfelelő erőt ad le. Ha a gázkart 60% fölé mozgatja, ismét megjelenik a "dadogás". A szabályozó hőmérséklete bekapcsoláskor nem haladhatja meg a 70°C-ot, ellenkező esetben a motor nem indítható.
• Fojtószelep jelvesztés elleni védelem: A vezérlő azonnal leállítja a motort, ha a jel 0,25 másodpercig hiányzik, hogy megelőzze a még nagyobb károkat és a gyorsan forgó rotor vagy propeller okozta kockázatot. A normál jel vétele után a vezérlő visszaáll a normál működésre.
• Túlterhelés elleni védelem: A vezérlő leállítja a motort vagy automatikusan újraindul, ha terhelése hirtelen nagyon magas értékre emelkedik.
• Túláramvédelem: A vezérlő azonnal leállítja a motort, ha az áramfelvétel csúcsértéke meghaladja a megengedett maximális értéket, majd visszaáll a normál működésbe. Ha az áramfelvétel továbbra is meghaladja a megengedett maximális értéket, a motor teljesen leáll.

Figyelem: A szabályozó első bekapcsolásakor először kalibrálja a gáztartományt az utasítások szerint. Csak ezután lehetséges a vezérlő használata és egyéb paraméterek beállítása az adó vagy a KAVAN PRO LED programozókártya segítségével.
